Hoog licht: | Die Casting Equipment,ononderbroken staalafgietsel |
---|

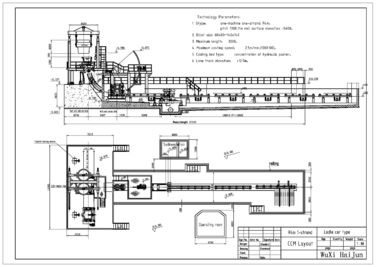

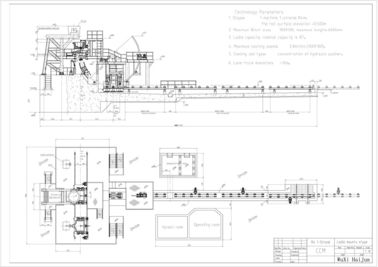

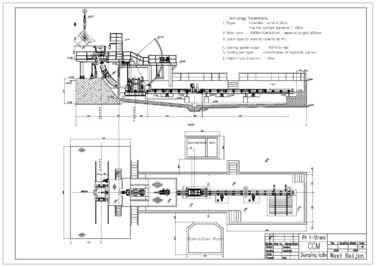

R4M 1S Ononderbroken Afgietselmachine voor Staal, Stijve Proefbar
CCM ononderbroken afgietselmachine
staalkwaliteit: silicon&alloy staal
straal: 48m
Bundelaantal: 1-8 bundels
Wij kunnen hoogte - de machines van het kwaliteits ononderbroken afgietsel van 1 tot 12 bundels met de laagste materiaal productiekosten veroorzaken. Wij kunnen de bijgewerkte machine van het staaf ononderbroken afgietsel overeenkomstig de staal producerende capaciteit van de gebruiker, staafgrootte, staalkwaliteiten en de het gebiedsvoorwaarden van de gebruiker ontwerpen, vervaardigen.
Beschrijving:
1. Fundamentele reserve technische parameters:
Staalstaaf het gieten machinestraal |
4m |
Bundelhoeveelheid |
1 bundel |
Het type van gietlepelsteun |
De dumpende gietlepel, Gietlepel zet, Gietlepelauto op |
Houten trechtervervoer |
Semi-portaal, dwars het glijden functie |
Het gieten methode |
Metende pijp, open afgietsel |
Het secundaire koelen |
Waterkoeling, 1 het aanpassen kring |
Terugtrekking die machine rechtmaakt |
Totaal 5 rol, het progressieve rechtmaken |
Broodjeslijst |
De kettingsgroep centraliseerde aandrijving |
Proefbar |
Stijf, met self-adapting proefbarhoofden |
Staafknipsel |
Handknipsel |
Staaf het vervoeren |
Groep gecentraliseerde levende rollijst |
Koelbanktype |
Eenvoudig koelbed |
2. Technische procesbeschrijving en capaciteit van staalstaaf CCM
Inductieoven:
Nominale capaciteit |
5T |
Tap-to-tap cyclus |
45min |
Ovenhoeveelheid |
3set |
Productiecapaciteit
Werkdagen |
330 dagen/jaar |
Gemiddeld aantal van dagelijkse oven |
24/day |
Productiecapaciteit |
80000t/year |
3. Het gieten snelheid, productiviteit en bundelhoeveelheid
R4m kan de straal gietende machine groepen uit gegoten staal verschillende specificaties, is de maximum het gieten snelheid als volgt:
Het gieten sectioneel gebied (mm) |
80×80
|
100×100
|
120×120
|
Het gieten snelheid (m/min) |
3.0 |
2.8 |
2.6 |
Nr. |
Staaf grootte |
Het gieten snelheid |
output per uur (ton) |
Dagelijkse output 24hour (ton) |
Jaarlijkse output (330days) (ton) |
1 |
80×80 |
3.0m/min |
7.42 |
178 |
58.766 |
2 |
100×100 |
2.8m/min |
10.81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15.69 |
377 |
124.266 |
De berekeningsresultaten is de ideale staat van de productie, eigen daadwerkelijke situatie van aanpassing gelieve volgens.
Staalkwaliteit |
Het gieten rang (m/min) |
Efficiënt misvormingstarief (ε) |
Toelaatbaar misvormingstarief (maximum ε) |
Recht koolstofstaal |
1.8~2.5 |
Gelieve te verwijzen naar de computerlijst |
0.25 |
Laag legeringsstaal |
1.3~2.0 |
Gelieve te verwijzen naar de computerlijst |
0.15~0.2 |
4. CCM materiaallijst van onderdelen
Nr. |
Machinenaam |
Gewicht |
Eenheid |
Hoeveelheid |
|
1 |
De gietlepel zet op |
6T |
reeks |
1 |
|
2 |
Houten trechterauto |
2T |
reeks |
1 |
|
3 |
Houten trechter |
1T |
pec |
1 |
|
4 |
Vorm 80×80 |
0.53T |
reeks |
1 |
|
5 |
Vormdekking |
0.1T |
reeks |
1 |
|
6 |
Trillingsapparaat |
1.5T |
reeks |
1 |
|
7 |
Secundaire koelnevelbuis |
0.5T |
reeks |
1 |
|
8 |
Het secundaire koelbroodje van het gidsdeel |
0.5T |
reeks |
1 |
|
9 |
Het secundaire koel overboord systeem van het stoomafvoerkanaal |
1.1T |
reeks |
1 |
|
10 |
Het rechtmaken en terugtrekkingsmachine |
6T |
reeks |
1 |
|
11 |
Proefbar |
0.8T |
reeks |
1 |
|
12 |
Proefbar die apparaat zet |
0.8T |
reeks |
1 |
|
13 |
Rol vóór knipsel |
2T |
reeks |
1 |
|
14 |
Eenvoudig koelbed |
1.2T |
reeks |
1 |
|
15 |
De inzamelingssysteem van staaf hoofd en afgesneden slakken |
0.5T |
reeks |
1 |
|
16 |
Broodjesweg |
2T |
reeks |
1 |
|
17 |
Staaf uitgaande rol |
2×2=4T |
reeks |
2 |
|
18 |
Staal zij het verschuiven machine |
0.6T |
reeks |
1 |
|
19 |
Vlamsnijmachine |
0.8T |
reeks |
1 |
|
20 |
Hydraulisch postsysteem |
2T |
reeks |
1 |
|
21 |
Waterkoelingspost |
1T |
reeks |
1 |
|
22 |
Elektrisch systeem drie |
0.5T |
reeks |
1 |
|
22.1 |
Elektrisch controlesysteem |
|
reeks |
1 |
|
22.2 |
Scènemeter |
|
reeks |
1 |
|
22.3 |
Computersysteem |
|
reeks |
1 |
|
23 |
Staalplatform |
36T |
reeks |
1 |
