Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Hoog licht: | inductie verhardend materiaal,de verhardende machine van de toestelinductie |

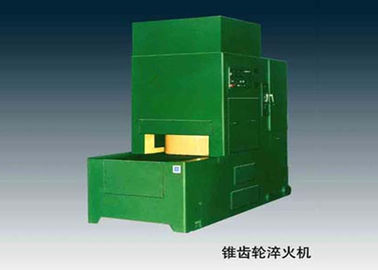

De Verhardende Machine van de konische Tandwieleninductie voor Bouwmachines, Maximum Toesteldiameter 625mm
Snel Detail:
Deze machine is een soort thermische behandelingsmateriaal om de konische die tandwielen te doven in automobiel, bouwmachines, tractor, metallurgische machines en andere industrieën worden gebruikt. De vervormingen van de gedoofde delen na de thermische behandeling kunnen effectief worden gecontroleerd en worden verbeterd en de kwaliteit van de toestellen kan worden verhoogd. Tegelijkertijd, kunnen de ronde en vlakke delen ook op deze machine worden vaste vorm gegeven.
Beschrijving:
De machine is uitgerust met een PLC controlesysteem. Met uitzondering van de werkstuklading en het leegmaken, kan de machine in verrichting automatisch worden gezet. De elektro en hydraulische controles worden gebruikt voor de verrichting in een automatische dovende cyclus om de nauwkeurigheid te verhogen en de kwaliteit van de gedoofde delen te stabiliseren.
Worktable (de lagere matrijs) van de machine beweegt zich tussen de ladingspositie en het werk positie van het werkstuk door middel van de hydraulische controles om het verwarmde werkstuk over te brengen naar de het doven temperatuur in de het werk positie van machine en hen achter elkaar te koelen in de machine om de het doven verrichting te beëindigen.
Een quick-change apparaat is beschikbaar voor de hogere matrijs (de buitenringen en de binnenringen) van de machine (YA9060).
Om de het doven kwaliteit te verzekeren en de vervorming van werkstuk te controleren, is de machine met de volgende bouweigenschappen.
Bij het doven, druk (regelbaar individu) van de buitenringen, droegen de binnenringen en kunnen op de verschillende gedeelten van het deel worden toegepast die worden gedoofd.
De druk kan als vaste druk of regelbare pulserende druk worden geselecteerd.
Het concave & convexe plaatsen is mogelijk op worktable binnen de diameter van 510mm (lagere matrijs).
Tijdens de het doven verrichting, kan de koelolie in verschillende stappen met afzonderlijke debiet en tijdmontages worden geleverd. 20 punten zijn beschikbaar op het PLC systeem om de online verrichting van de machine in de installatie van de eindgebruiker te vergemakkelijken.
De speciale matrijzen van de buitenringen, de binnenringen en droegen expander kunnen voor de machine volgens de verschillende afmetingen en de structuren van de te doven delen worden uitgerust.
Specificaties:
Max. diameter van het werk |
mm |
625 |
Afstand tussen het opzetten van oppervlakte van van het expander dringende staaf en lager oppervlakte van lagere matrijs |
||
Maximum |
mm |
280 |
Minimum |
mm |
250 |
Afstand tussen het opzetten van oppervlakte van binnen & buitenringen en lageroppervlakte van lagere matrijs |
||
Maximum |
mm |
165 |
Minimum |
mm |
140 |
Waaier van diameter voor aanpassen concaaf & convex op lagere matrijs |
mm |
Φ160-Φ510 |
Concaaf (bij dia.160mm) |
mm |
0.6 |
Convex (bij dia. 160mm) |
mm |
0.6 |
Maximumdruk |
||
Buitenring |
kg |
7500 (waarde) de maat van drukguagee) |
Binnenring |
kg |
7500 |
Expander |
kg |
3500 |
Koelmiddelenolie |
||
Capaciteit |
L |
1300 |
Max. debiet |
L/min. |
1130 |
Elektrische Motor |
||
Hydraulische pomp |
KW t/min |
4 1440 |
Koelpomp |
KW t/min |
7.5 2900 |
Algemene afmetingen (L×W×H) |
mm |
2880×1237×2622 |
Netto gewicht |
kg |
5300 |
Kist |
mm |
3850×1900×2650 |
Brutogewicht |
kg |
6000 |
