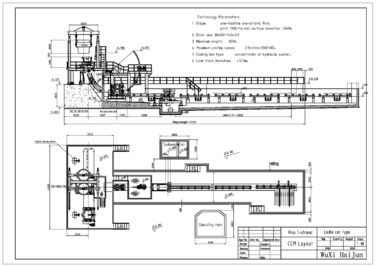

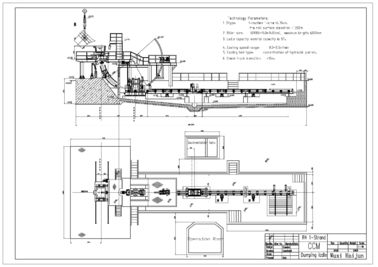

R4M Continuous Casting Machine 1 Bundelkoolstof Machine van het Waterkoelings Ononderbroken Afgietsel

Staalstaaf het gieten machinestraal

4m

Bundelhoeveelheid

1 bundel

Het type van gietlepelsteun

De dumpende gietlepel, Gietlepel zet, Gietlepelauto op

Houten trechtervervoer

Semi-portaal, dwars het glijden functie

Het gieten methode

Metende pijp, open afgietsel

Het secundaire koelen

Waterkoeling, 1 het aanpassen kring

Terugtrekking die machine rechtmaken

Totaal 5 rol, het progressieve rechtmaken

Broodjeslijst

De kettingsgroep centraliseerde aandrijving

Proefbar

Stijf, met self-adapting proefbarhoofden

Staafknipsel

Handknipsel

Staaf het vervoeren

Groep gecentraliseerde levende rollijst

Koelbanktype

Eenvoudig koelbed

Nominale capaciteit

5T

Tap-to-tap cyclus

45min

Ovenhoeveelheid

3set

Werkdagen

330 dagen/jaar

Gemiddeld aantal van dagelijkse oven

24/day

Productiecapaciteit

80000t/year

Het gieten sectioneel gebied (mm)

80×80

100×100

120×120

Het gieten snelheid (m/min)

3.0

2.8

2.6

Nr.

Staaf

grootte

Het gieten snelheid

output per uur

(ton)

Dagelijkse output

24 uren

(ton)

Jaarlijkse output (330days)

(ton)

1

80×80

3.0m/min

7.42

178

58.766

2

100×100

2.8m/min

10.81

259.

85615

3

120×120

2.6m/min

15.69

377

124.266

Staalkwaliteit

Het gieten rang (m/min

Efficiënt misvormingstarief (ε)

Toelaatbare misvorming

tarief (εmax)

Recht koolstofstaal

1.8~2.5

Gelieve te verwijzen naar de computerlijst

0,25

Laag legeringsstaal

1.3~2.0

Gelieve te verwijzen naar de computerlijst

0.15~0.2

Nr.

Machinenaam

Gewicht

Eenheid

Hoeveelheid

1

De gietlepel zet op

6T

reeks

1

2

Houten trechterauto

2T

reeks

1

3

Houten trechter

1T

pec

1

4

Vorm 80×80

0.53T

reeks

1

5

Vormdekking

0.1T

reeks

1

6

Trillingsapparaat

1.5T

reeks

1

7

Secundaire koelnevelbuis

0.5T

reeks

1

8

Het secundaire koelbroodje van het gidsdeel

0.5T

reeks

1

9

Het secundaire koel overboord systeem van het stoomafvoerkanaal

1.1T

reeks

1

10

Het rechtmaken en terugtrekkingsmachine

6T

reeks

1

11

Proefbar

0.8T

reeks

1

12

Proefbar die apparaat zetten

0.8T

reeks

1

13

Rol vóór knipsel

2T

reeks

1

14

Eenvoudig koelbed

1.2T

reeks

1

15

De inzamelingssysteem van staaf hoofd en afgesneden slakken

0.5T

reeks

1

16

Broodjesweg

2T

reeks

1

17

Staaf uitgaande rol

2×2=4T

reeks

2

18

Staal zij het verschuiven machine

0.6T

reeks

1

19

Vlamsnijmachine

0.8T

reeks

1

20

Hydraulisch postsysteem

2T

reeks

1

21

Waterkoelingspost

1T

reeks

1

22

Elektrisch systeem drie

0.5T

reeks

1

22.1

Elektrisch controlesysteem

reeks

1

22.2

Scènemeter

reeks

1

22.3

Computersysteem

reeks

1

23

Staalplatform

36T

reeks

1
