Maar de Lasmontage omwikkelt Gezamenlijk Stompbeëindigen Super Duplexuns S32760 F55 ASTM A182 F55 SA182 F55 DIN 1,4501
ZERON 100 Super Duplex
ZERON ® 100 (F55-Duplex, 25cr-Duplex) is een super duplexdieroestvrij staal dat aan UNS S32760 voldoet, voor gebruik in agressieve milieu's wordt gemaakt. Zijn eigenschappen omvatten:
-
- Bestand tegen het kuiltjes maken in en spleetcorrosie in warm zeewater met gewaarborgde corrosieprestaties (PREN > 40)
- Verminder stabielere prijs in vergelijking met nikkel gebaseerde legeringen
- Uitstekende weerstand tegen spanningscorrosie het barsten in zowel chloride als zure milieu's
- Superieure weerstand tegen zwavelzuur bij de meeste concentraties
- Betere weerstand over austenitic roestvrij tegen erosiecorrosie en corrosiemoeheid
- (Minimum de Opbrengststerkte van 80.000 psi) toelaten het met hoge weerstand ontwerpt om gewicht tegenover andere corrosiebestendige legeringen te verminderen
- Gemakkelijk lasbaar gebruikend de vullermetaal van ZERON 100X
Terwijl ZERON 100 aan UNS S32760 voldoet, controleert de Gerolde Legeringen strak de chemie en de productie van ZERON 100 binnenshuis in strikte overeenstemming met de vereisten van ons die strakker zijn dan standaardastm-specificaties.
Prestatiesprofiel
ZERON 100 werd ontwikkeld als zeewater bestand materiaal voor pomptoepassingen in de Noordzee als gietvormmateriaal. Zijn uitstekende die prestaties, tot vraag naar de legering in een bredere waaier van product worden geleid vormen zich en de ontwikkeling van vervaardigde productvormen. De corrosieweerstand en sterkteeigenschappen van ZERON 100 hebben geleid tot zijn wijdverspreide goedkeuring in een waaier van de industrieën. Olie en gas de toepassingen omvatten proces, zeewater, vuurwater en onderzeebuisleidingensystemen, met bijbehorende stootborden, verzamelleidingen, drukvaten, kleppen en warmtewisselaars. De toepassingen van ZERON ® 100 (UNS S32760) in andere industrieën omvatten het materiaal van de verontreinigingscontrole zoals het materiaal van de rookgasontzwaveling (FGD), pulp en papier, machtsgeneratie, chemisch product, geneesmiddel, ontzilting, mijnbouw, de metallurgische en mariene industrieën.
De geoptimaliseerde versies van ZERON 100 zijn beschikbaar voor specifieke toepassingen. Deze omvatten:
- ZERON 100 FG (bevestigingsmiddelrang) die een spanning vaste vorm gaf beschikbare tot 2-1/2 duimdiameter van het barproduct voor bevestigingsmiddelen met hoge weerstand is. ZERON 100 FG wordt gemaakt aan de voorwaarde S van ASTM A276 en ontmoet ook de trekeigenschappen voor de rang B7 van ASTM A193. Het ontmoet charpy effecthardheid van 40 Joule (29,5 ft.lbf.) minimum bij -50°C (- 58°F).
- ZERON 100X overalloyed lasvuller voor lassen van ZERON 100 aan zich en andere roestvrije stalen.
- Passende de lasvuller van ZERON 100M voor lassenzeron 100 componenten die post ontharde las zullen zijn.
- Van ZERON 100HS draad (de met hoge weerstand) voor gladde lijntoepassingen in olie en gas.
F55 Duplex
Chemie
| |
Cr |
Ni |
Mo |
Cu |
W |
C |
N |
Mn |
Si |
P |
S |
Fe |
| Min |
24.0 |
6.0 |
3.0 |
0,5 |
0,5 |
-- |
0,2 |
-- |
-- |
-- |
-- |
-- |
| MAXIMUM |
26.0 |
8.0 |
4.0 |
1.0 |
1.0 |
0,03 |
0,3 |
1.0 |
1.0 |
0,030 |
0,010 |
Saldo |
PREN = %Cr + 3.3x%Mo + 16x%N ZERON 100 PREN > 40
Voor normen ISO 15156/NACE MR0175 en BS 4515-2 wordt een verschillende PREN-formule met inbegrip van wolfram gebruikt. Gebruikend de formule PREN = heeft %Cr 3,3 (%Mo + 0.5x%W) + 16x%N, ZERON 100 PREN > 41
Specificaties
ASTM A 182, ASTM A 182 (Rang F55), ASTM A 240, ASTM A 276, ASTM A 473, ASTM A 479, ASTM A 790, ASTM A 815, ASTM A314
NORSOK-MDS 055
UNS S32760
W. Nr. /EN 1,4501
ZERON® 100 Staaf, ZERON® 100 Montage, ZERON® 100 Flenzen, ZERON® 100 Pijp, ZERON® 100 Plaat, ZERON® 100 Ronde Bar, ZERON® 100 Blad, Lassende Producten ZERON® 100
Gemeenschappelijke Handelsnamen
Super Duplex Roestvrij, UNS S32760, F55-Duplex, EN 1,4501, Duplex, Super Duplex 2507 van 25Cr
Mechanische Eigenschappen
| Temperatuur, °F |
68 |
212 |
302 |
392 |
482 |
| Uiteindelijke Treksterkte, ksi |
109 |
102 |
99 |
97 |
94 |
| 0,2% Gecompenseerde Opbrengststerkte, ksi |
80 |
68 |
65 |
62 |
58 |
Het ontwerp beklemtoont – Drukvaten (ASME)
ZERON 100 (UNS S32760) wordt behandeld voor ASME-Sectie VIII, Afdeling 1 bouw door codegeval 2245 en in Sectie III, Afdeling 1 door Geval n-564-2. Het is ook inbegrepen in B16.5 (Pijpflenzen en Van een flens voorzien Montage), B16.34 (Van een flens voorzien, Ingepast, en Lassenkleppen - Beëindigen), 16,47 (de Flenzen van het Grote Diameterstaal: NPS 26 door NPS 60), B31.3 (proces die door buizen leiden).
| Temperaturen, °F |
100 |
200 |
300 |
400 |
500 |
600 |
| Zeron 1001 |
31.1 ksi |
31.0 ksi |
29.4 ksi |
29.0 ksi |
29.0 ksi |
29.0 ksi |
| 22051 |
25.7 ksi |
25.7 ksi |
24.8 ksi |
23.9 ksi |
23.3 ksi |
23.1 ksi |
| Al-6XN®1 |
27.1 ksi |
27.1 ksi |
25.7 ksi |
24.6 ksi |
23.8 ksi |
23.3 ksi |
| ZERON 1002 |
36.3 ksi |
35.9 ksi |
34.4 ksi |
34.0 ksi |
34.0 ksi |
34.0 ksi |
1 ASME-Sectie VIII, Afdeling 1; 2ASMEB31.3
ZERON 100 vergelijkt gunstig in chloride het kuiltjes maken in weerstand tegen duurdere 6%-molybdeenlegeringen en is superieur aan 2205 of 316L.
| Legering |
% Mo |
CCCT, °F |
CPT, °F |
PREn |
| 316L |
2.1 |
< 28=""> | 68 |
24 |
| 2205 |
3.1 |
68 |
120 |
35 |
| 904L |
4.4 |
75 |
130 |
36 |
| ZERON 100 |
3.5 |
108 |
180 |
41 |
| Al-6XN |
6.2 |
110 |
172 |
44 |
| 625 |
9.0 |
113 |
- |
51 |
| C22 |
13 |
- |
- |
64 |
| C-276 |
15.5 |
130 |
> 217 |
67 |
* CCCT - 10% FeCl3 6H20, per ASTM G 48 Praktijk B, CPT - 1 m-NaCl, per ASTM G 150, PREn = Cr + 3,3 Mo + 16N
De kopertoevoeging in ZERON 100 is de oorzaak van zijn verbeterde weerstand tegen zwavelzuur. ZERON 100 super duplex is superieur aan de duurdere rangen zoals legering 20 of legering 825 en is superieur aan duplex super duplex 2205 en 2507 bij de meeste concentraties. ZERON 100 super duplex vergelijkt ook gunstig bij hoge silicium austenitic roestvrije stalen, zoals ZeCor®, SX, en Saramet in heet geconcentreerd zwavelzuur. Tonen de ISO-corrosie krommen hieronder de de corrosielijnen 0,1 van mm/year (ipy 0,004) voor ZERON 100 super duplex en andere legeringen in verdund zwavelachtig en geconcentreerd zwavelzuur
|
|

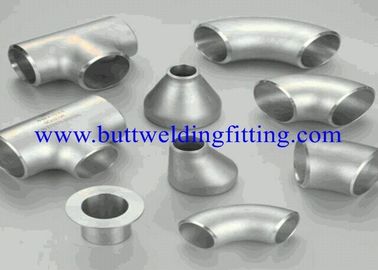

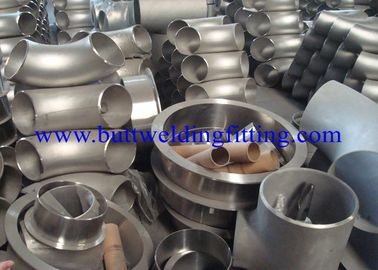

| Productnaam: eind van de overlappings het gezamenlijke stomp |
| Punt: Beëindigen van de buttweld-overlappings het Gezamenlijke Stomp |
| Details: |
|
Nominale Pijpgrootte
|
Buitendiameter bij Schuine rand
|
Lengte
|
Straal van Filet
|
Diameter van Overlapping
|
|
A
|
B
|
|
NPS
|
D
|
L
|
R
|
G
|
|
1/2
3/4
1
|
21.3
26.7
33.4
|
51
51
51
|
3.0
3.0
3.0
|
0,8
0,8
0,8
|
35
43
51
|
|
11/4
11/2
2
|
42.2
48.3
60.3
|
51
51
64
|
5.0
6.0
8.0
|
0,8
0,8
0,8
|
64
73
92
|
|
21/2
3
31/2
|
73.0
88.9
101.6
|
64
64
76
|
8.0
10.0
10.0
|
0,8
0,8
0,8
|
106
127
140
|
|
4
5
6
|
114.3
141.3
168.3
|
76
76
89
|
11.0
11.0
13.0
|
0,8
1.6
1.6
|
157
185
218
|
|
8
10
12
|
219.1
273.0
323.8
|
102
127
152
|
13.0
13.0
13.0
|
1.6
1.6
1.6
|
270
324
381
|
|
14
16
18
|
355.6
406.4
457.0
|
152
152
152
|
13.0
13.0
13.0
|
1.6
1.6
1.6
|
413
470
533
|
|
20
22
24
|
508.0
559.0
610.0
|
152
152
152
|
13.0
13.0
13.0
|
1.6
--
1.6
|
584
641
692
|
|
de dikte van de ●Minimumoverlapping zal niet minder dan nominale muurdikte zijn.
●Contact zullen de gezichten van stompeinden een concentrische tanding of een spiraal volgens de eisen van de koper hebben.
de ●These lengten en de straal zijn voor programmajaren '40 of dunnere roestvrij staalpijpen van toepassing.
●Radius van filet B is slechts efficiënt aan MSS SP-43 einden van de overlappings de gezamenlijke stomp.
|
|
