Stuiklasmontage Wij zijn bezig geweest met het aanbieden van brede waaier van Buttweld-Montage zoals Kromming en Buttweld-Ellebogen, A403-Ellebogen, 304L-Ellebogen, de Montage van Staalbuttweld, het Gelijke T-stuk van Buttweld, dat T-stuk, het Lange en Korte Uitsteeksel van Stubend en Swage-en Vatuitsteeksel vermindert. Deze zijn beschikbaar in verschillende specificaties en rangen om aan de behoeften van techniek & bouw, olie & gas, vliegtuigen & de ruimtevaart en chemische industrieën te voldoen. Ons gamma is gekend voor sterkte met grote trekspanning, eindigt de dimensionale nauwkeurigheid en uitstekend. Ellebogen Wij bieden Kromming en Elleboog in roestvrij staal, koolstofstaal en van het legeringsstaal materiaal aan. Deze montage is ook beschikbaar in monel, hastalloy nikkel, inconel, koper, messing, titaniummateriaal om aan de behoeften van cliënten te voldoen. Ons gamma wordt ontworpen overeenkomstig internationale kwaliteitsnorm en in verschillende toepassingen over de industrieën wijd gebruikt. Vorm: Ellebogen in lange & korte straal in 45 gr., 90 gr., 180 gr. Grootte: 1/8“ NB aan 48“ NB (Naadloos & Gelast) Muurdikte: Sch.5S aan Sch: XXS. Aangeboden rangen: - Roestvrij staal: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L Koolstofstaal: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70 Legeringsstaal: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 Gelijk T-stuk Het gelijke T-stuk is een t-Vormig apparaat dat drie openingen heeft die als afzet voor de pijp dienst doen. Alle drie einden van het gelijke T-stuk zijn van dezelfde grootte. Wij kunnen gelijke in verschillende metalen zoals monel, nikkel, inconel, hastalloy, koper, messings en titaniummateriaal aanbieden. De naar maat gemaakte gelijke kan worden ontwikkeld om de specifieke toepassingsbehoefte van de cliënten te passen. Grootte: 1/8“ NB aan 48“ NB (Naadloos & Gelast)
Beschikbare rangen: Roestvrij staal: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L Koolstofstaal: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70 Legeringsstaal: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Het verminderen van T-stuk Roestvrij staal: ASTM A 182, A 240 Rang: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Duplexroestvrij staal UNS S31803, 2205, Super Duplexroestvrij staal UNS S32750 Koolstofstaal: ASTM 105, ASTM A 181 Legeringsstaal: ASTM 182, GR. F1, F11, F22, F5, F9, F91 Nikkellegeringen: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
Lang & Kort Stompbeëindigen Onze Lange en Korte Montage van Stubend wordt Buttweld wijd gebruikt in de schipbouw, boring & goed de bouw en vliegtuigen & de ruimtevaartindustrieën. Deze worden ontworpen overeenkomstig internationale kwaliteitsnormen om lange levensduur te verzekeren. Ons gamma is beschikbaar in lang stompeind & de korte vormen van het stompeind om aan de behoeften van cliënten te voldoen. Grootte: 1/8 " NB AAN 48 " NB BINNEN Programma: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS Type: Naadloos/ERW/gelast/vervaardigd Vorm: Lang stompeind & kort stompeind
Swageuitsteeksel & Vatuitsteeksel Wij bieden Swage-Uitsteeksel en Vatuitsteeksel aan, dat speciaal wordt ontworpen om op hoge temperatuur en druk te weerstaan. Deze kunnen voor permanente gelaste verbinding of afneembare draadverbinding worden gebruikt. Ons gamma is beschikbaar in gevarieerde specificaties om de toepassing gebaseerde behoeften van de cliënten aan te passen.
Concentrische & Zonderlinge Reductiemiddelen Wij bieden onze cliënten met concentrische/zonderlinge reductiemiddelen aan die in petrochemische stof, macht, de kern en elektronische industrieën worden gebruikt. Gekend voor hun dichte tolerantie, worden deze roestvrij staal concentrische en zonderlinge reductiemiddelen ontworpen met nauwkeurige configuraties. Deze reductiemiddelen zijn ideaal voor kritieke toepassingen die hoge druk, impuls, trilling en temperatuur impliceren
BUTTWELD, WORDEN SOCKETWELD & DE INGEPASTE MONTAGE & DE FLENZEN AANGEBODEN BEVESTIGEND AAN HET VOLGENDE VAN NORMEN ANSI B 16,9 de Montage van Vervaardigd Staalbuttwelding ANSI B 16,28 Vervaardigd Staal Buttwelding S.R.Elbows & Winst. ANSI B 16,11 Gesmeed de Contactdooslassen van de Staalmontage & Ingepast. ANSI B. 16,5 Pijpflenzen en Van een flens voorzien Montage ANSI B. 16,25 de Einden van het Uiteindelassen MSS SP-43 de Vervaardigde Montage van Roestvrij staalbuttwelding. MSS SP-75 de Hoge Montage van Test Vervaardigde Buttwelding De Buizenkrommingen van DIN 2605 voor het Staalbuizen van het Uiteindelassen. De Buizen van DIN 2605 buigt Staal voor maar het Type 5D van lassenstaal. DIN 2615 maar de Montaget-stukken van het Lassenstaal. Van het het Uiteindelassen van DIN 2616 de Reductiemiddelen van de het Staalmontage. Van het het Uiteindelassen van DIN 2617 de Kappen van de het Staalmontage. Van het het Staaluiteinde van BS 1640 de Montage van de het Lassenpijp voor Aardolieindustrie De Smeedstukken van ASTM A105, Koolstofstaal voor leidingencomponenten. ASTM A182 smeedde & Gerolde de Pijpflenzen van het Legeringsstaal, Gesmede Montage & Kleppen en delen voor de diensten op hoge temperatuur. ASTM 234 Leidingenmontage van vervaardigd koolstofstaal & Legeringsstaal voor gematigde en opgeheven temperaturen. ASTM een Koolstof 350 & een Laag Legeringsstaal, die inkepingshardheid het testen voor leidingencomponenten vereisen. ASTM montage van 403 Vervaardigde Austenities-roestvrij staalleidingen. De Pijpenmontage van ASTM A420 van vervaardigd koolstofstaal en legeringsstaal voor de lage temperatuurdiensten Van het het Staaluiteinde van JIS B2311 de montage van de het Lassenpijp voor gewoon gebruik. Van het het Staaluiteinde van JIS B2311 de montage van de het Lassenpijp voor speciaal gebruik IS 1239 Vloeistaalbuizen Tubulars & andere vervaardigd staalmontage ASTM een Specificatie 694 voor Koolstof & Legeringsstaalsmeedstukken voor pijpflenzen, montage, kleppen & delen voor de dienst van de hoge druktransmissie. ASTM een Specificatie 860 voor de vervaardigde Lage montage Met hoge weerstand van het het uiteindelassen van het Legeringsstaal.
Stuiklasmontage Waaier: 15 NB tot 3000 NB
SCH: 5s, 10s, jaren '40, jaren '80, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS de beschikbaar met NACE M. 01-75
Vorm: naadloos gelast
Type: ellebogen in lang (LR) & korte straal (SR) in 45 gr., 90 gr., 180 gr., R=3D, 5D, 6D, 8D, 10D & 20D. reductiemiddel: Zonderling & concentrisch kappen & kruisen. T-stuk.: GELIJK T-STUK, DIE T-STUK, VERSPERD T-STUK VERMINDEREN lang & kort stompeind. SWAGE NIPPLESCAPS: CONCENTRISCHE EN ZONDERLINGE SWAGE-UITSTEEKSELS PIJPuitsteeksels INDUCTIEbend
De Montage van de roestvrij staalStuiklas Norm: ASTM/ASME A/SA“ 403 VAN GR. WP „S/„W-“/„WX“ /ASTM A420 Rang: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430, 440C
De Stuiklasmontage van de nikkellegering Norm: SB 336 VAN ASTM/ASME-. Rang: UNS 2200 (NIKKEL 200), UNS 2201 (NIKKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGERING 20/20) CITIZENS BAND 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
Koolstofstaal & van het Legeringsstaal Stuiklasmontage Norm: ASTM/ASME A/SA 234/860/MSS-P75 Rang: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
Norm: ASTM/ASME A/SA 234 Rang: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 & WPL3, WPL6
Koperlegering & de Duplexmontage van de StaalStuiklas Norm: SB 111/466/ASTM A403 VAN ASTM/ASME- Rang: UNS GEEN C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU - NI 90/10), 71500 (CU - NI 70/30).
Norm: ASTM/ASME A/SA 815 Rang: UNS GEEN S 31803, S 32205, S 32550, S 32750, S 32760.
TECHNISCHE GEGEVENS VOOR PIJPmontage
ROESTVRIJ STAAL
|
AUSTENITIC
|
ASTM/ASME SA 403 WP 304 (L) (H) (LN) (N)
|
|
ASTM/ASME SA 403 WP 321 (H)
|
|
ASTM/ASME SA 403 WP 316 (L) (H) (LN) (N) (TI)
|
|
ASTM/ASME SA 403 WP 347 (H)
|
|
ASTM/ASME SA 403 WP 317 (L)
|
|
ASTM/ASME SA 403 uns-s-31254 (6%-Mo)
|
AUSTENITIC/FERRITIC
|
ASTM/ASME SA 815 UNS-S-31803 (22%-CR)
|
|
ASTM/ASME SA 815 UNS-S-32760 (25%-CR)
|
KOOLSTOFSTAAL |
VOOR GEMATIGDE TEMPERATUUR
|
ASTM/ASME SA 234 WPB
|
|
ASTM/ASME SA 234 WPC
|
VOOR LAGE TEMPERATUUR
|
ASTM/ASME SA 420 WPC6
|
KOOLSTOF NIKEL VOOR LAGE TEMPERATUUR
|
ASTM/ASME SA 420 WPL3
|
HOGE OPBRENGSTmaterialen
|
MSS-SP75 WPHY 42
|
|
MSS-SP75 WPHY 46
|
|
MSS-SP75 WPHY 52
|
|
MSS-SP75 WPHY 56
|
|
MSS-SP75 WPHY 60
|
|
MSS-SP75 WPHY 65
|
|
MSS-SP75 WPHY 70
|
LEGERINGSstaal |
VOOR OPGEHEVEN TEMPERATUUR
|
ASTM/ASME SA 234 WP1
|
|
ASTM/ASME SA 234 WP12
|
|
ASTM/ASME SA 234 WP11
|
|
ASTM/ASME SA 234 WP22
|
|
ASTM/ASME SA 234 WP5
|
|
ASTM/ASME SA 234 WP9
|
|
ASTM/ASME SA 234 WP91
|
NON-FERRO LEGERINGEN
|
ALUMINIUMbasis
|
ASTM B361 GR. 3003-6061
|
|
ASTM B366 MONEL 400
|
|
ASTM B366 INCONEL 600
|
|
ASTM B366 INCOLOY 800
|
|
ASTM B366 INCOLOY 825
|
|
ASTM B366 HASTELLOY B, C, X
|
KOPERbasis
|
CUPRONICKEL 90 – 10 EN 70-30
|
TITANIUM
|
ASTM B363 WPT2
|
PRODUCTIEprogramma
|
SOCKETWELD EN
|
45 & 90 ELLEBOGEN VAN GR. LR
|
1/4“ AAN 4“ NB
|
INGEPASTE MONTAGE
|
T-STUKKEN & HET VERMINDEREN VAN T-STUKKEN
|
1/4“ AAN 4“ NB
|
DRUKclassificaties
|
KOPPELINGEN
|
1/4“ AAN 4“ NB
|
2000#, 3000#, 6000#, 9000#
|
CAPS
|
1/4“ AAN 4“ NB
|
|
UNIE
|
1/4“ AAN 4“ NB
|
|
KRUISEN
|
1/4“ AAN 4“ NB
|
|
STOPPEN
|
1/4“ AAN 4“ NB
|
|
STRUIKEN
|
1/4“ AAN 4“ NB
|
|
WERKGEVER
|
1/4“ AAN 4“ NB
|
BUTTWELD MONTAGE
|
NAADLOOS
|
45 & 90 ELLEBOGEN VAN GR. LR/SR
|
1/2“ AAN 24“ NB
|
|
T-STUKKEN & HET VERMINDEREN VAN T-STUKKEN
|
1/2“ AAN 24“ NB
|
|
ECC/CONC. REDUCTIEMIDDELEN
|
1/2“ AAN 24“ NB
|
|
CAPS
|
1/2“ AAN 36“ NB
|
GELAST
|
45 & 90 ELLEBOGEN VAN GR. LR/SR
|
4“ AAN 36“ NB
|
|
T-STUKKEN & HET VERMINDEREN VAN T-STUKKEN
|
4“ AAN 36“ NB
|
|
ECC/CONC. REDUCTIEMIDDELEN
|
4“ AAN 48“ NB
|
|
CAPS
|
26“ AAN 48“ NB
|
MUURdikten
|
ALLE PROGRAMMA'S AAN ANSI B36, 10 EN TOT 100 MM
|
SPECIALE PRODUCTEN
|
BEND STRAAL 2.5D, 3D, 5D, 10D & ANDERE SPECIALE STRAAL
|
|
HET VERMINDEREN VAN ELLEBOGEN
|
|
U-BOCHTEN VAN SPECIALE KRUISEN
|
|
LATERALS DE STUKKEN VAN ‚Y‘
|
|
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
|
|
ELBOWLETS & THREADOLETS
|
|
SPECIALE MONTAGE VOLGENS TEKENINGEN |
|
GEPREFABRICEERDE LEIDINGENcomponenten VANAF TEKENING. |
PRODUCTIEnormen |
ASME B1639 - B16.28 - B16.25 |
|
Mss-SP75 - 43 – 87 |
|
DIN 2605 - 2606 - 2615 - 2616 – 2617 |
ONTWERPcodes |
ASME I - ASME III AFD. 1 SUBnb |
|
ASME I - ASME III AFD. 1 SUBnc |
|
ASME I - ASME III AFD. 1 SUBnd |
|
ASTM B31, 1 - B-31,4 - B31.8 |
Buttweldmontage
Wij leveren een brede waaier van Buttweld-Montage. Wijd gebruikt in Olie, Gas, Filtratie, Koeling, Raffinage, Petrochemische en Zeeindustrie.
De Buttweldmontage wordt gebruikt in een leidingensysteem om een richting of een functie te veranderen, die mechanisch bij aan het systeem worden aangesloten. Waarschijnlijk zou de eenvoudigste manier om dit te bereiken zijn de pijp in de vereiste richting te buigen, maar dit proces zal de buitenmuur van de pijp terwijl het dik maken van en het rimpelen van de binnenmuur van de pijp uitrekken en verdunnen. Dit resulteert in stroomweerstand en versnelde muurerosie.
Een tweede soms gebruikte methode is een in verstek bewerkte verbinding, waar de Montage van staalbuttweld aan de correcte hoek wordt gesneden en aaneengesmeed om de gewenste verandering te bereiken. Terwijl het dwarsdoorsnedegebied en de muurdikte worden gehandhaafd wordt heel wat efficiency verloren wegens wrijving en onstuimigheid als gevolg van de strenge verandering in richting; bijvoorbeeld biedt een enig-in verstek bewerkte kromming ongeveer zes keer de weerstand van een geveegde elleboog aan.

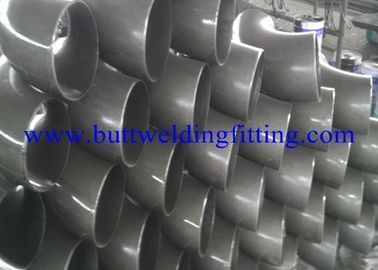

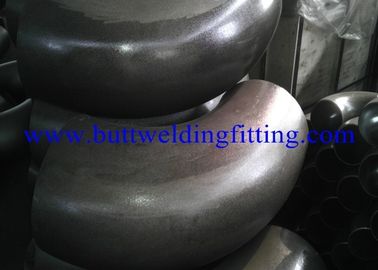

De Montage van de Buttweldelleboog
De Buttweld-Elleboogmontage is een pijpmontage die tussen twee lengten van pijp of buis wordt geïnstalleerd toestaand een verandering van richting, gewoonlijk 180°, 90° of 45°. De einden worden machinaal bewerkt voor Uiteindelassen wanneer de twee einden in grootte verschillen, wordt het geroepen een het Verminderen of Reductiemiddelenelleboog.
De meeste ellebogen zijn beschikbaar in korte straal of snakken straal types. De korte straalellebogen hebben een centrum om afstand te beëindigen gelijk aan NPS in duim, terwijl de lange straal 1,5 keer NPS in duim is.
De Montage van het Buttweldt-stuk
De Montage van het Buttweldt-stuk wordt wijd gebruikt in industrieel buizenstelsel om vloeistoffen samen te voegen of te verdelen en vereist geen speciale buizenstelselvoorbereiding vóór toepassingen. Beschikbaar in verschillende het inpassen specificaties en diverse rangen Buttweld-wordt de T-stukmontage gebouwd aan dichte tolerantie en nauwkeurige afmetingen.
Buttweld Dwarsmontage
Wordt de Buttweld Dwarsmontage gebruikt in verscheidene industrieën voor verstrekken zonder lek en torsie het vrije verzegelen in om het even welke het door buizen leiden of buizenstelselverbinding. Aangeboden in diverse rangen wordt de Dwarsmontage van Buttweld berekend voor hun dichte tolerantie en uitstekende afwerking.
Buttweldglb Montage
De functie van een Buttweld-Montage van Beëindigenglb is het eind van een lijn in een leidingensysteem te blokkeren. Buttweld GLB wordt gepast door eindglb over de open lijn te plaatsen en rond de verbinding te lassen.
Het Beëindigen van de Buttweldstomp het Passen
De stompeinden zijn geïnstalleerd en gekoppeld in paren samen met twee Overlappings Gezamenlijke Flenzen. De oppervlakte van het stompeind heeft een phonographic getande pakkingsoppervlakte die lekkage bij de verbinding verhindert. Het gebruiken van stompeinden laat secties van de lijn toe om voor het schoonmaken, inspectie of snelle vervanging enz., zonder de behoefte re-las worden geopend.
Zonderlinge/Concentrische Reductiemiddelenmontage
Er zijn twee opties beschikbaar, van Concentrisch Reductiemiddel of Zonderling Reductiemiddel.
Een zonderling Reductiemiddel, ook genoemd een Klokreductiemiddel, heeft twee vrouwelijke (binnen) draden van verschillende grootte met zo ontworpen centra dat wanneer zij worden aangesloten bij, de twee stukken van pijp niet met elkaar overeenstemmen, maar zij kunnen worden geïnstalleerd om optimale drainage van de lijn te verstrekken.
De montage wordt ontworpen met de kleinere afzet excentrisch aan het grotere eind, die het toestaan om zich op slechts één kant van de inham te richten. De reductiemiddelenmontage wordt ontworpen om gemakkelijk en aanbiedings superieure sterkte worden gelast en lekweerstand.
Het zonderlinge Reductiemiddel moet met rechte kant worden geïnstalleerd verhindert tot opsluitende lucht bij de pompzuiging. Zij worden ontworpen om eenvoudige verbinding van verschillende met maat pijpen toe te staan. Deze kunnen als pijpreductiemiddelen, flexibele schakelaars en trillingseliminators worden gebruikt.
De zonderlinge Reductiemiddelen elimineren lawaai en isoleren trilling in de pijpleiding, vermindert spanning, elimineert elektrolyse en beschermt tegen startschommelingen.
|
