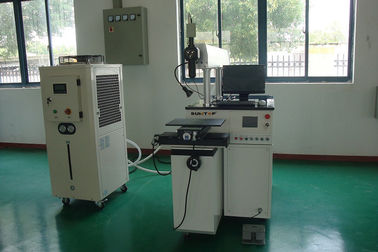

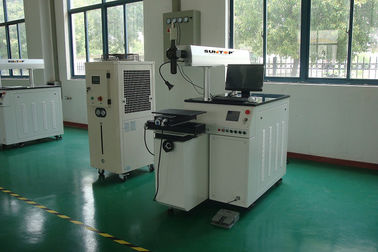

CNC van de Waterkoelingssensor de Machine van het Laserlassen met Omwentelingslassen

CNC van de Waterkoelingssensor de Machine van het Laserlassen met Omwentelingslassen

1, de inleidingen van de Machine:

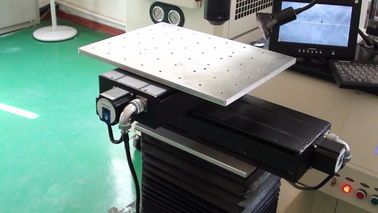

St-t300-r de Reeksen ontwerpen speciaal voor de laserlassen van sensorproducten, keurt de machine de hoge precisiemotor en de roterende klem goed die het automatische laserlassen voor de verbindingslassen van de sensor kunnen bereiken, onze deze soorten de machine van het laserlassen met as 4 die door machinesoftware, hoge precisie en efficiency, snelle lassensnelheid en lassensterkte controleerde.

2, de hoofdvoordelen van de Machine:

Als volgt vergelijkbaar zijnd met de traditionele lassentechnologie, laserlassen met het voordeel:

2.1 snelle snelheid, hoge diepte en bijna geen misvorming.

2.2 in de ruimte of de speciale voorwaarden voor het lassen en het lassenmateriaal. bijvoorbeeld, een eenvoudige laser door het magnetische veld. de straal zal niet gecompenseerd worden; de laser in een vacuüm, lucht en wat gas in het milieu kon het solderen toepassen, en ging het glas of straal transparante materiaal tot lassen over.

2.3 kan het moeilijke smeltingsmateriaal, zoals het titanium, het kwarts enz. lassen. Kan het isomerismmateriaal met goede kwaliteit lassen.

2.4 hoge machtsdichtheid na lasernadruk. Wanneer het lassen van het hoge machtswerkstuk, diepteverhouding 5:1 kan zijn, tiptop kan tot 10:1 zijn.

2.5 kan worden gebruikt voor minisize las. De laserstraal wordt geconcentreerd aan een licht, en maakt het nauwkeurige plaatsen kan in massaproduktie worden gebruikt, binnen automatiseerde een reepje. de groep lassen

2.6 om gelaste ontoegankelijke gebieden te zijn, zulk een lassen over lange afstand, contact met flexibiliteit.

3, Hoofd technische norm van de machine:

3.1 laservoeding

De lasermacht van de belangrijkste kring of kring, die door de controlekring of kring, de beschermingskring, met een stroom, en het apparaat van de verkeersbescherming, de stroom, de breedte en de frequentie wordt teweeggebracht zal worden overgebracht. de macht heeft ook de golffuncties kan op behoefte aan opstelling de outputgolfvormen worden gebaseerd, aan verschillende solderende materialen gemaakt. de macht van het huidige verrichtingspaneel en de breedte en de frequentie, het werk van die functie. zijn specifieke indicatoren als volgt:

Inputvoeding:  /50Hz/40A in drie stadia 380v±5%

Voedingclassificatie:    15KW

Impuls die huidige 0-500A werken

De grens van de voedinginstabiliteit:     ≤±5%

3.2 laserbronnen

De laserbronnen keurt de lange holte van het leven gouden plateren van U.K goed (hoge prestaties, goede hitte - de stabiliteit, verzet zich tegen corrosieve, hoge omzetting van photoelectricity. De goede straalwijze, kan bereiken blijven werkend), dubbele xe-Lamp en enige laserholte.

3.3 koelsysteem

De laserbronnen zouden met zuiver water van moeten zijn distilleren water.

Koelsysteem van de watertemperatuur, ten gevolge van de politie en de beschermende functie.

Omloop op de koele manier:

Het werkingsgebied van de temperatuurcontrole:         20-25°C

Temperatuurstabiliteit:              ±10c

Koelwaterstroom:           2035L/min

Mislukkingsbescherming:             De laserbevoegdheid met een ketting stromen om te beschermen en meer warme bescherming

Het koelen macht:                   3P

Voor het gebruik van waterbescherming:    >3 maand

3.4 laser plaatsend systeem

Gebruikt een licht van de halfgeleiderlaser als instructies voor een optisch systeem van normen en het werk om op positie te wijzen.

3.5 optisch en nadruksysteem

Keur enige laseroutput goed, die nadruk F=100mm (facultatieve f=80/120/150mm) lassen.

Faculagrootte: 0.21.5mm, passen het illumesysteem en hetzelfde de beschermingsapparaat aan van het asgas.

3.6 CCD-monitorsysteem

Keur hetzelfde systeem van de asmonitor, (gelijke 9.2“ zwart-witte LCD) goed, 20 keer zo groot veelvoud

4, De toepassingsindustrials van de machine:

Wijd gebruikt in de industriële sensorproducten, en de andere soorten die ronde verbindingsapparaten, pijp en buis de industrieën, het lassen van het metaalkader, het toetsenbordlassen, het lassen van het siliciumstaal en roestvrij staal die bij lassen, meubilair en vacuüm, kop, kom, de deur - handvat en de bougies, filter, vet, een het verwarmen buis, enz. lassen lassen.

5, de de toepassingsmaterialen van de machine:

Het duidelijke koolstofstaal, legeringsstaal: het lassen en het roestvrije staal, het staal tussen het lassen en het roestvrije staal, laag koolstofstaal, staal -310, roestvrij staal 316, legeringsstaal en 347 nikkel, verschillende niveaus van nikkel, titanium, nikkel, tin, koper, aluminium, niobium, goud, zilveren van metaal of legeren hetzelfde metaal voor het lassen. koper en nikkel, titanium, koper en nikkel, titanium, titanium, molybdeen, messing, koper, en laag koolstofstaal, koper, metaal voor het lassen.

6, de mahcine belangrijkste technische parameters:

7, de echte steekproeven van het laserlassen als volgt:
